介绍
该试验台用于对柔性转子的机械故障类型进行测试。
功能
该实验台能够进行：
1.不同工况（转速）负载条件下的各类转子故障诊断研究；
2.不同工况（转速）负载条件下的转子故障严重程度渐进研究；
3.不同工况（转速）负载条件下的各类轴承故障诊断研究。
实验台组成
该实验台由作为硬件的测试台RotorTB-1与作为软件的转子故障诊断与健康预测系统构成。
a.测试台组件
1.测试台可根据实验对象情况选择搭载各组件。
配件 | 型号 |
电涡流位移传感器 | INV-Ø5 |
CD磁电式速度传感器 | KSI 80V 2006 |
声发射传感器 | RS-2A |
声发射放大器 | DS2-40dB |
红外热成像仪 | Fotric626 |
2.采集信号
振动信号、声发射、位移、红外热。
b.转子健康诊断与故障预诊断系统
实验对象故障类型
实验考虑九种故障类型，包括健康、两种级别的轴承座松动、两种级别的轴向摩擦、两种级别的转子不对中故障和两个级别的不平衡故障类型。
故障类型 | 图片描述 | 备注 |
健康 | ------ | 健康数据 |
松动1 |

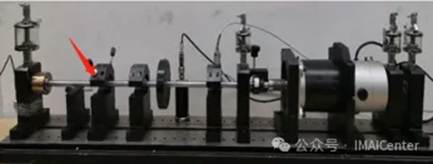

| 左侧剪头处轴承座轻微松动 |
松动2 |

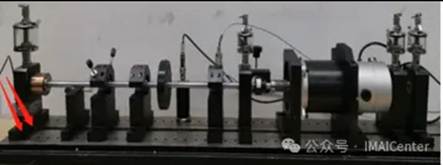

| 左侧剪头处轴承座较大松动 |
轴向摩擦1 |

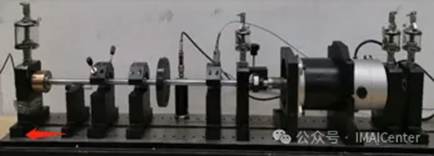

| 轴向有一处碰摩 |
轴向摩擦2 |

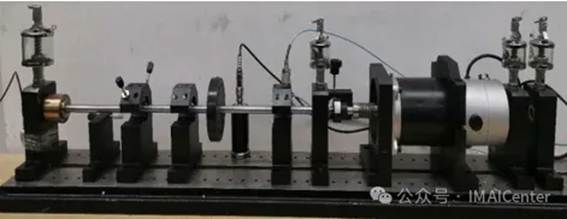

| 轴向有两处碰摩 |
不对中1 |

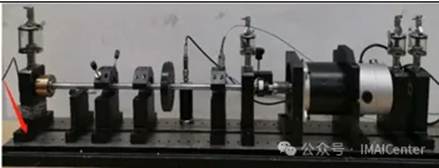

| 左侧轴承座被垫起0.3mm |
不对中2 |

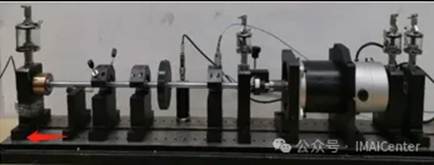

| 左侧轴承座被垫起0.4mm |
不平衡1 |

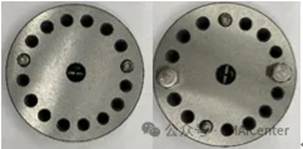

| 左为工况1不平衡配重情况，右为工况2，工况3与工况2不平衡分布相同，区别在于负载螺钉重量不同 |
不平衡2 |
| 左为工况1不平衡配重情况，右为工况2，工况3与工况2不平衡分布相同，区别在于负载螺钉重量不同 |
c.步进直流电机
1.实验对象
该实验对象为柔性转子系统。
2.实验工况
编号 | 转速 | 配重/负载 | 室温 |
工况1 | 900 r/min | 0 | 20 |
工况2 | 1050 r/min | 在轮盘对称位置加装2枚小型螺钉 | 14 |
工况3 | 1200 r/min | 在轮盘对称位置加装2枚中1型螺钉 | 23 |
工况4 | 1350 r/min | 在轮盘对称位置加装2枚中2型螺钉 | 16 |
工况5 | 1500 r/min | 在轮盘对称位置加装2枚较大螺钉 | 21 |
