电机和行星齿轮箱综合故障诊断试验台MotorTB-1

实验对象：电机与行星齿轮箱

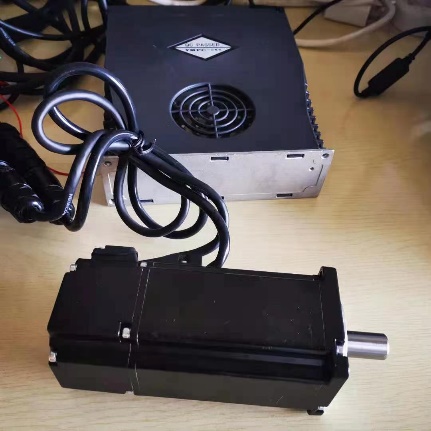

交流伺服电机

采集信号：振动信号、位移信号、声发射信号、红外热

功能：

1.不同工况负载条件下的电机、齿轮箱故障诊断研究;

2.对电机模拟加载，加载转速连续可调，可恒转矩加载;

3.实时检测电机工作电流、电压、功率;

4.实时检测电机输出的转矩、转速、功率;

5.齿轮箱不同工况负载条件下的故障诊断研究；

6.齿轮箱齿故障渐变研究。

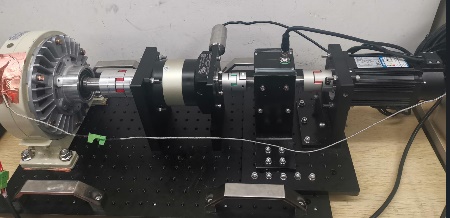

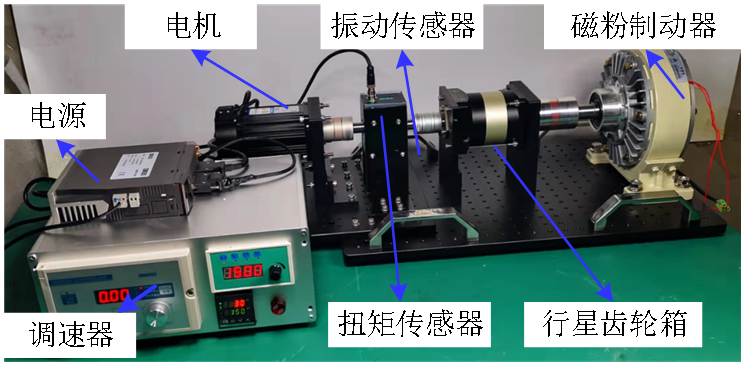

试验台：

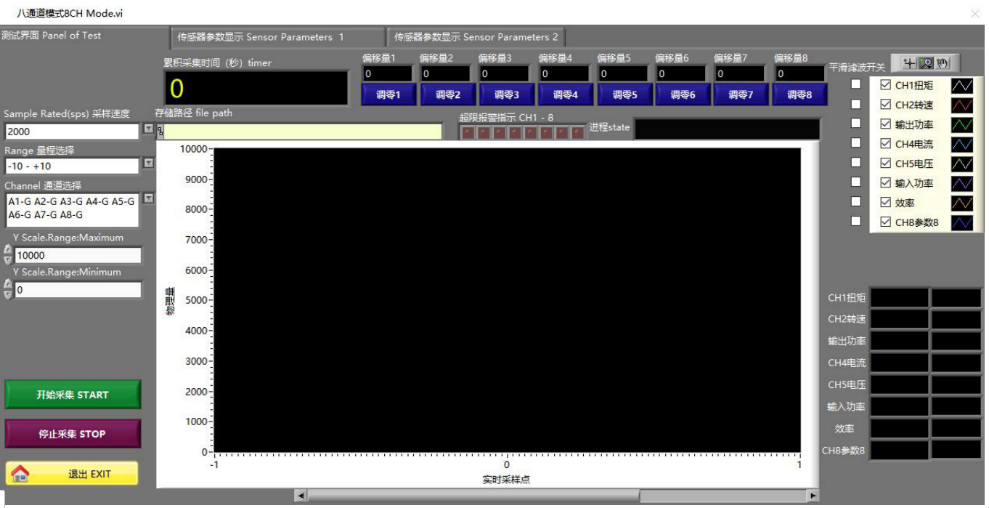

信号收集系统：

关键部件参数：

配件列表：

可完成实验：

表1 工况描述

齿轮箱实验考虑五种健康类型，分别为健康、行星轮断齿、行星轮点蚀、行星轮裂纹和太阳轮行星轮均断齿。每种故障类型的描述见表2

表2 健康类型描述

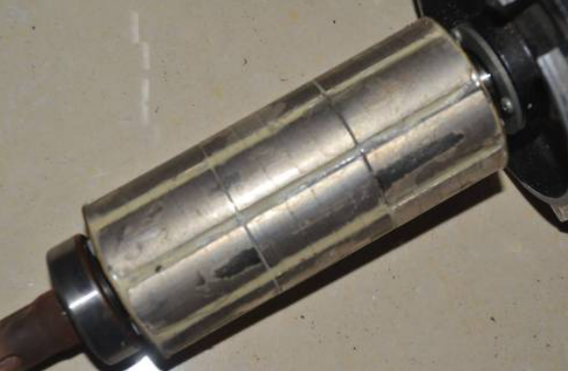

实验只考虑机械故障，不考虑电气故障。机械故障包括电机定子、转子、轴承和机体安装等故障类型。具体设置共有九种故障类型，包括健康、两种级别的转子断条、两种级别的转子不平衡、两种级别的电机不对中故障和两种轴承（内圈、外圈）的故障类型。每种故障类型的描述见表3

表3 健康类型描述

电机与变速箱故障诊断与健康预诊断系统：该测试台可选择配置电机与变速箱故障诊断与健康预诊断系统（Python开发，B/S系统），功能模块包括：信号处理模块、健康特征抽取与选择模块、健康退化预测模块、健康预测模块、维护知识管理与健康可视化模块、设备故障诊断模块。不同的功能模块灵活组合完成不同的任务。（该软件系统需要选择配置，定价以选择模块与模型而定）。

欢迎装备智能维护、制造过程质量控制、人工智能、机器视觉、缺陷检测、智能物联系统等智能制造方面的项目协

作、系统开发、学术研究等合作(注：系统目前不开源),欢迎各位来信联系。

设备测试床服务：我们提供以上测试床的定制服务，以及该测试床的各类故障数据采集测试服务。

联系邮箱：shzwdata@126.com，联系电话19946089034(微信同号，加微信请注明单位与姓名)，13917180842
