1.介绍
该实验台针对储能和动力锂电池（圆柱锂电池18650、软包电池、方块电池等）进行全寿命充放实验，以获取在不同充放电循环下的放电时间、SOH等参数。
2.实验台构成
该实验台由锂电池测试台和软件系统两部分构成。软件系统暂不开源。

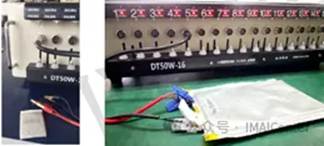

3.锂电池测试台
(1)测试台参数规格
输入电源 | AC200V～245V @50HZ/60HZ10A | |
输入功率 | 待机功率80W 满载功率1650W | |
允许温湿度 | 环境温度<35度 湿度<90% | |
通道数 | 16 | |
通道间耐压性能 | AC1000V/2min 无异常 | |
每一通道参数 | 输出最高电压 | 5V |
输出最低电压 | 1V | |
最大充电电流 | 10A | |
最大放电电流 | 10A | |
测量电压精度 | ±0.02V | |
测量电流精度 | ±0.02A | |
(2)工作环境
常温、低温（零下）。
(3)工作对象
单体电池、电池组。
(4)采集信号
电流、电压、电阻、温度、充放电时间。
(5)测试台功能
恒功率放电、恒电阻放电、恒流放电、单恒流充电、单恒压充电、恒流恒压充电、可自定义充放电电压、限制充放电时间、限制充放电容量、可定义转换条件
4.软件

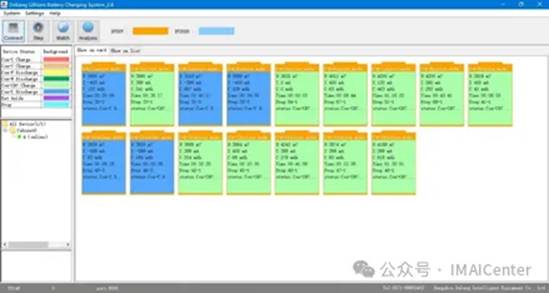

软件系统用于对收集的数据进行测试处理。软件系统的界面如下
5.测试效果演示
对于如下工况的数据
Condition | CC(A) | CV | DC(A) | Battery Num |
1 | 0.4 | 4.2 | 0.4 | 1 |
2 | 0.4 | 4.2 | 0.6 | 9 |
3 | 0.4 | 4.2 | 0.8 | 5, 6 |
4 | 0.4 | 4.2 | 1.0 | 17 |
5 | 0.4 | 4.2 | 1.6 | 13 |

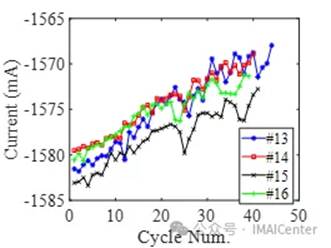

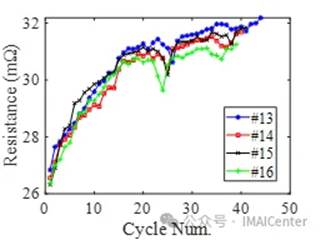

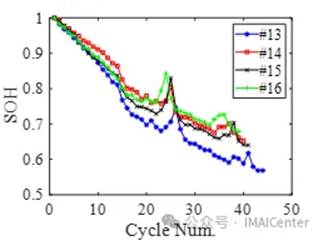

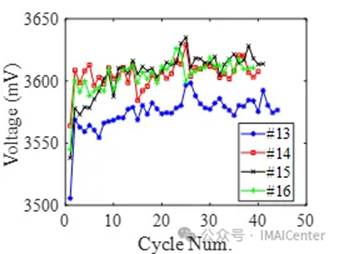

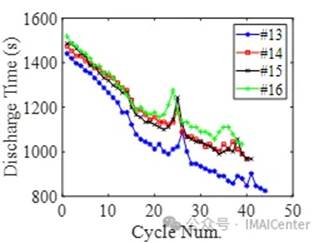

我们进行锂电池全寿命充放实验。实验结果如下
