1.介绍
该试验台用于对小引擎的机械故障类型进行测试。
2.功能
该实验台能够进行：
1.小引擎故障诊断研究;
2.滚动轴承各种故障诊断研究；
3.引擎齿轮箱各种故障诊断研究。
3.实验台组成
该实验台由作为硬件的测试台EngineTB与作为软件的引擎故障诊断与健康预诊断系统两部分构成。
a.EngineTB
1.测试台组件
测试台可根据实验对象情况选择搭载各组件。
配件 | 型号 | 参数 |
加速度传感器 | CT1020LC | 0.5-5k ；电压灵敏度（/g）：50mV ；最大量程（g）：100g； 实验时加速度传感器采样频率为30kHz。 |
采集卡 | USB6001 |
|
曲轴齿轮 |
| 内部直径40mm，外径74.5mm，齿厚13mm，齿轮28齿。 |
凸轮轴齿轮 |
| 内部直径31mm，外径145mm，齿厚18mm，齿轮56齿。 |
启动齿轮 |
| 内部直径20mm，外径57mm，齿轮21齿。 |
轴承座 | HRB6003 | 内径17mm，外径35mm，厚度10mm. |
行星变速箱 |
| 传动比3。 |
实验工装 |
|
|
2.采集信号
振动信号、转速、声发射。
b.小引擎故障诊断与健康预诊断系统
1.实验案例
(1)实验对象故障类型

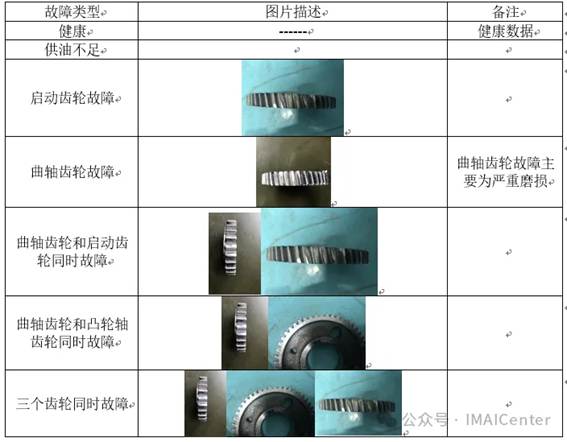

实验考虑五种健康类型，分别为：供油不足、启动齿轮故障、曲轴齿轮故障、曲轴齿轮和启动齿轮同时故障、曲轴齿轮和凸轮轴齿轮同时故障、三个齿轮同时故障、正常工作。
c.柴油机小引擎1
1.实验对象
该实验对象为柴油机小引擎（常柴R190）。
2.实验台具体配置
实验台具体配件配置如下
配件 | 型号 | 参数 |
单杠柴油机 | 常柴R190 | 7.7KW/2200r/min，重量100kg。 |
加速度传感器 | CT1020LC | 0.5-5k ；电压灵敏度（/g）：50mV ；最大量程（g）：100g； 实验时加速度传感器采样频率为30kHz。 |
采集卡 | USB6001 |
|
曲轴齿轮 |
| 内部直径40mm，外径74.5mm，齿厚13mm，齿轮28齿。 |
凸轮轴齿轮 |
| 内部直径31mm，外径145mm，齿厚18mm，齿轮56齿。 |
启动齿轮 |
| 内部直径20mm，外径57mm，齿轮21齿 |
实验工装 |
|
|
c.柴油机小引擎2
1.实验对象
该实验对象为柴油机小引擎（ZR180电动-8马力）。
2.实验台具体配置
实验台具体配件配置如下
配件 | 型号 |
柴油发动机 | ZR180电动-8马力 |
轴承座 | HRB6003 |
行星变速箱 |
|
