1. 1.介绍

   该试验台用于对数控机床滚珠丝杠传动系统的机械故障类型进行测试。

2.功能

该实验台能够进行：

1.小不同工况负载条件下丝杠轴-丝杠副故障诊断研究；

2.不同工况负载条件下轴承故障诊断研究。

3.实验台组成

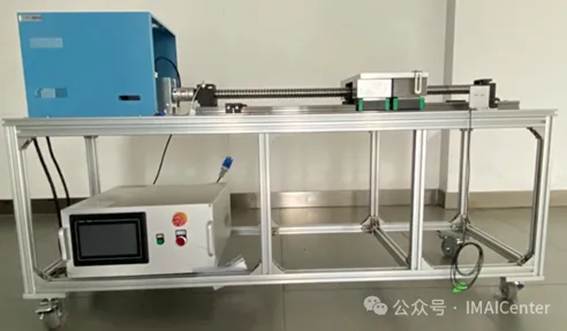

该实验台由作为硬件的测试台ScrewTB-1构成。

a.ScrewTB-1

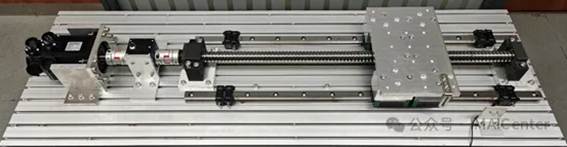

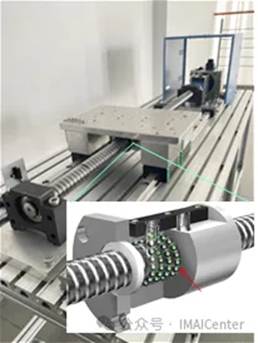

1.测试台组件

测试台由如下组件构成。

2.采集信号

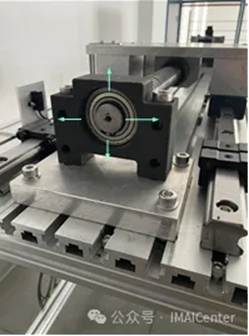

振动加速度信号、电流信号、扭矩信号。

c.实验案例

1.数控机床滚珠丝杠传动系统

(1)实验对象

该实验对象为数控机床滚珠丝杠传动系统。

(2)实验工况

实验台具体配件配置如下

(3)实验对象故障类型

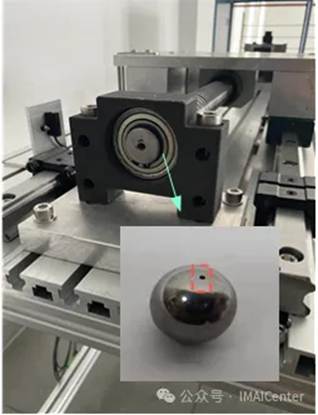

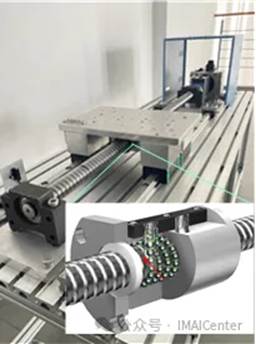

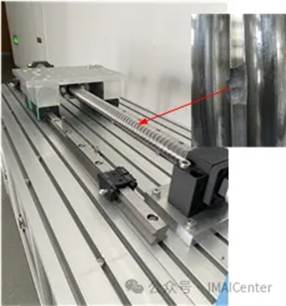

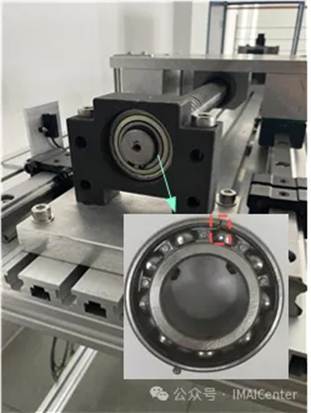

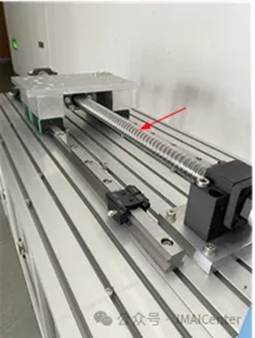

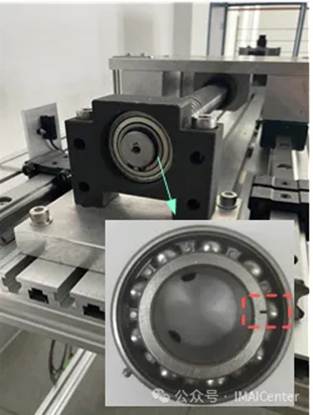

故障可分为丝杠轴-丝杠副故障以及轴承故障两大类。丝杠轴-丝杠副共有六种故障类型，包括健康、丝杠副滚珠磨损、丝杠副滚道磨损、丝杠轴不对中、丝杠轴弯曲、丝杠轴破裂。轴承共有三种故障类型，包括内圈故障、外圈故障、滚动体故障。其中内圈和外圈故障加工方式为线切割加工，滚动体故障为电火花打点加工。
