1.介绍
该试验台用于对滑动轴承的机械故障类型进行测试。
2.功能
该实验台能够进行：
1.滑动轴承油膜涡动、油膜振荡实验；
2.滑动轴承点蚀、裂纹局部故障实验；
3.滑动轴承不对中、不平衡、碰摩故障实验；
4.润滑油液污染实验，滑动轴承烧瓦破坏等。
3.实验台组成
该实验台由作为硬件的测试台BearingTB构成，可搭载轴承与变速箱故障诊断与健康预诊断系统。

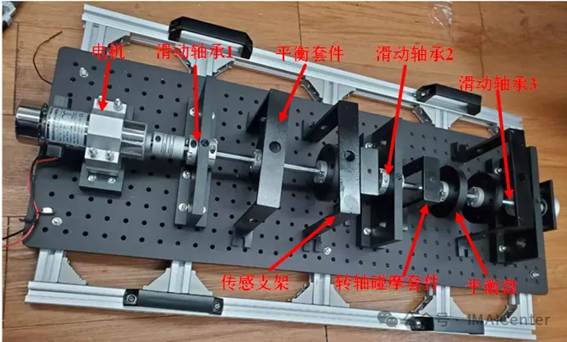

a.BearingTB
1.测试台组件
测试台搭载如下组件：
配件 | 型号 | 参数 |
无刷主轴电机 |
| 空转0-12000 r/min。 |
光电转速传感器 | DK890 | 量程0-20000RPM |
滑动轴承 | JDB-1 | 高力黄铜，硬度HB210-270,摩擦系数μ<0.16,油润滑5m/s，居中4mm通油孔。 |
轴承座 | HLT |
|
针阀式注油杯 | M10*1(16ml) |
|
平衡盘 | HLT | 外径90mm，外圈6个M10孔 |
平衡套件 | HLT | 上方与侧方开孔M16 |
转轴碰摩套件 | HLT |
|
电涡流传感器 | 9004 |
|
加速度传感器 | 1050 |
|
实验工装 |
|
|
2.采集信号
振动信号、转速、声发射、位移、红外热。
b.实验案例
1.实验对象故障类型
实验考虑七种健康类型，分别为健康、华东轴承点蚀、滑动轴承裂纹、润滑油液污染、滑动轴承不对中、滑动轴承不平衡、滑动轴承碰摩。
故障类型 | 备注 |
健康 | 健康数据 |
滑动轴承点蚀 | 加工 |
滑动轴承裂纹 | 加工 |
润滑油液污染 | 润滑油液种加杂质 |
滑动轴承不对中 | 轴承座位移 |
滑动轴承不平衡 | 平衡盘加负载 |
滑动轴承碰摩 | 转轴碰摩套件调整 |
c.滑动轴承
1.实验对象

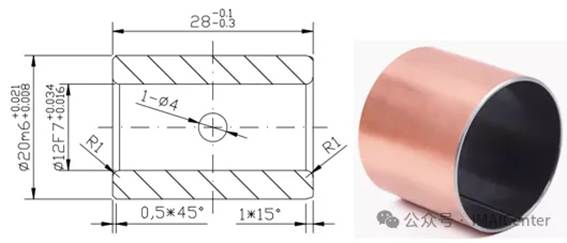

该实验对象为滑动轴承。
2.实验工况
编号 | 转速 | 配重/负载 |
工况1 | 2000 r/min | 0 |
工况2 | 2000 r/min | 多种配重 |
工况3 | 5000 r/min | 0 |
工况4 | 5000 r/min | 多种配重 |
工况5 | 8000 r/min | 0 |
工况6 | 8000 r/min | 多种配重 |
工况7 | 10000 r/min | 0 |
工况8 | 10000 r/min | 多种配重 |
