1.介绍
该试验台用于对滚动轴承的机械故障类型进行测试。
2.功能
该实验台能够进行：
1.轴承寿命预测（加速退化）；
2.轴承径向加载实验；
3.轴承轴向加载实验；
4.轴承故障诊断实验。

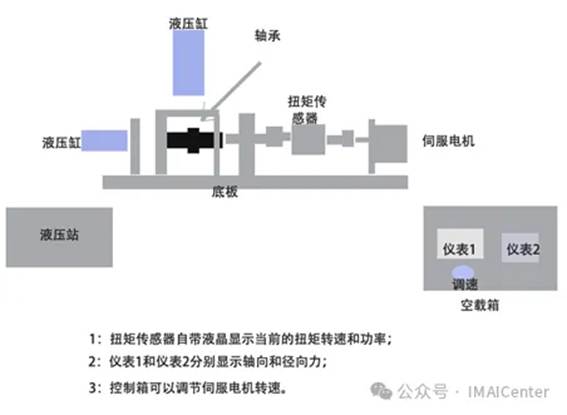

3.实验台组成
该实验台由作为硬件的测试台BearingTB构成，可搭载轴承与变速箱故障诊断与健康预诊断系统。
a.BearingTB

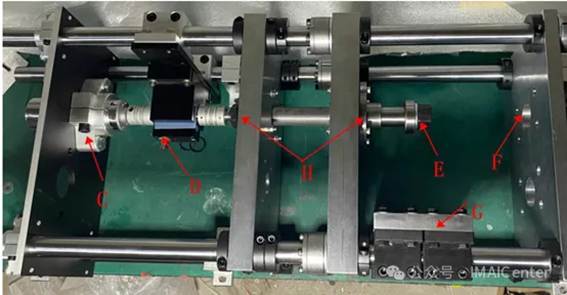

1.测试台组件
测试台择搭载如下组件。
配件 | 型号 | 参数 |
无刷电机 | 奇沃450W电机 | 配套软件，软件可调转速；转速100-5000RPM。 |
扭矩传感器 | HLT | 转速范围：0-8000rpm；转矩量程：3NM；转速测量精度：±0.5%FS；转矩测量精度：±0.5%FS；转速分辨率：1RPM；扭矩分辨率：0.01nm；软件显示当前扭矩转速和功率。 |

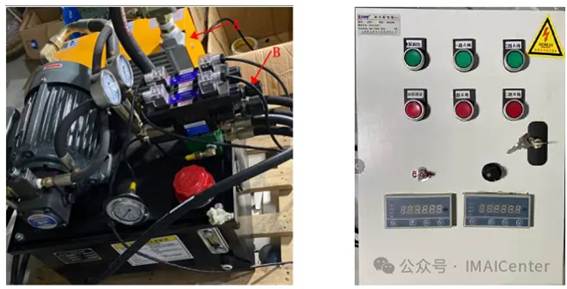

液压站 | 液泓液压 | 液泓液压 可提供10KN压力，两个液压缸。 |
轴承 | Hrb6205 | 内径25mm. |
压力传感器 | HLT | 20KN量程，精度0.2%FS。 |
控制箱 | HLT |
|
软件 | HLT |
|
采集系统 | HLT |
|
2.采集信号
振动信号、转速、声发射、位移。
b.实验案例
滚动轴承
1.实验对象
该实验对象为滚动轴承。
2.实验工况
编号 | 转速 | 配重/负载 |
工况1 | 900 r/min | 0 |
工况2 | 1200 r/min | 1 |
工况3 | 1500 r/min | 2 |
工况4 | 1800 r/min | 3 |
工况5 | 2100 r/min | 4 |
