1.介绍
该试验台用于对滚球珠轴承的机械故障类型（单一/复合）进行测试。
2.功能
该实验台能够进行：
1.外球面轴承故障诊断研究；
2.内外圈故障诊断实验；
3.复合故障诊断实验。
3.实验台组成
该实验台由作为硬件的测试台BearingTB构成，可搭载滚动轴承故障诊断与健康预诊断系统。
a.BearingTB
1.测试台组件
测试台搭载组件。
配件 | 型号 | 参数 |
行星齿轮箱 | 90行星减速机 | 减速比1：3。 |
联轴器 | 蓝鼎LM-45 |
|
单相异步电机 | 普斯750W电机 |
|
测试轴承 | HLT-171 | 量程0~1NM，负载0~1NM，允许最高转速8000RPM。 |
实验工装 |
|
|
2.采集信号
振动信号、转速、声发射、位移、红外热。
3.实验案例
实验对象故障类型
实验考虑五种健康类型，分别为健康、外圈故障、内圈故障、外圈+内圈复合故障与外圈+滚子复合故障。
故障类型 | 图片描述 | 备注 |
健康 | ------ | 健康数据 |

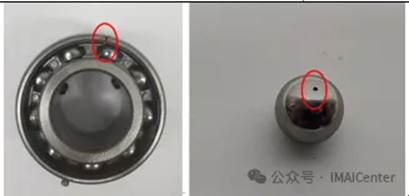

外圈故障 |
| 不同程度的外圈故障0.2mm、0.4mm、0.6mm |
内圈故障 |
| 不同程度的内圈故障0.2mm、0.4mm、0.6mm |
外圈+内圈复合故障 |
| 不同程度的外圈故障0.2mm、0.4mm、0.6mm |
外圈+滚子复合故障 |
| 不同程度的内圈故障0.2mm、0.4mm |
b.滚球珠轴承
1.实验对象
该实验对象为滚球珠轴承。
2.实验工况
编号 | 转速 |
工况1 | 1000 r/min |
工况2 | 1500 r/min |
工况3 | 2000 r/min |
