- 滚珠球轴承故障故障测试台
实验对象：滚珠球轴承
图1 滚珠球轴承
采集信号：振动信号、转速、声发射、位移
功能：
外球面轴承故障诊断研究;
内外圈故障诊断实验。试验台：

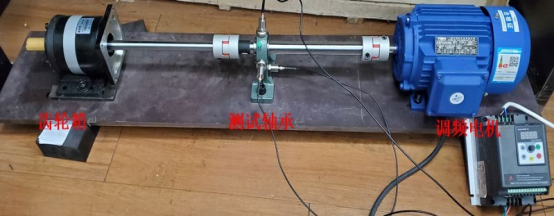

图2 试验台
技术规格参数 单相异步电机 普斯750W电机 测试轴承 量程 0~10NM，负载 0~1NM，允许最高转速 8000RPM 行星齿 减速比 表2 配件列表
1序号 配件名称 型号 单相异步电机 普斯 750W 电机 2 被测轴承 UCPH205 3 联轴器 蓝鼎 LM-45 4 行星齿轮箱 90 行星减速机 5 实验工装 实验工装 可完成实验:
表 3 工况描述
工况 转速 工况 1 1000r/min 工况 2 1500r/min 工况 3 2000r/min
表 4 健康类型描述
故障类型 图片描述 备注 健康 ------ 健康数据 外圈故障
不同程度的外圈故障：
0.2mm、
0.4mm、

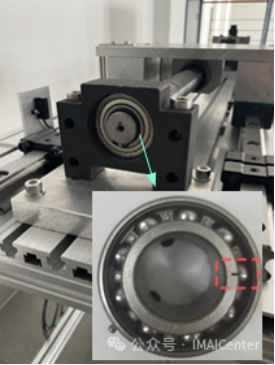

0.6mm内圈故障
不同程度的内圈故障：
0.2mm、
0.4mm、
0.6mm
