城市亮化分布式远程控制系统
城市亮化分布式远程控制系统
开发方案：B/S模式，多层架构模式开发（用户层-业务层-数据层）
开发系统：ASP.Net, C#
数据库平台: SQLServer
景观照明智能控制系统包括一套完整的上位机软件管理系统，实现对灯光照明的分布式远程控制和维护管理，包含以下15大功能模块：
（1）系统数据远程通讯模块

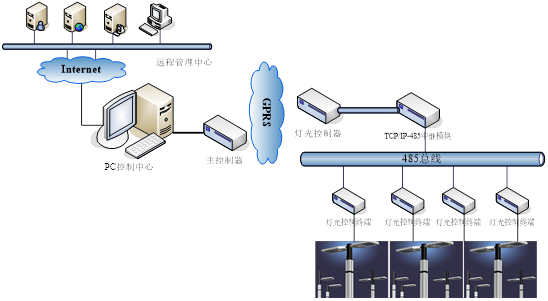

a.对分布式的中心控制进行远程通讯，实现分布式多线程通讯（TCP/IP）。
b.通讯参数设置管理：设置、删除、更新和检索
c.通讯连接过程管理：侦听、连接、对话管理
d.通讯状态池管理：分布式各个远程通讯终端状态管理
e.远程客户端和控制中心数据传输：发送和接收数据管理
f.数据库操控管理
（2）短信通讯模块
a.短信平台管理：手机与中心控制器间的各类通讯管理
b.手机管理：对手机号进行管理，括号码下载、上传、删除、更新和检索
c.短信管理：控制器短信数量查询、内容上传、内容删除
（3）地图导航模块

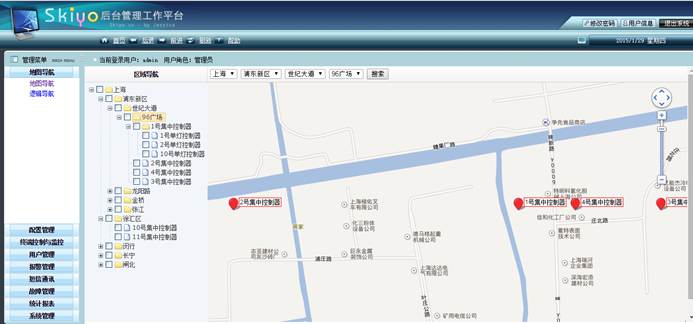

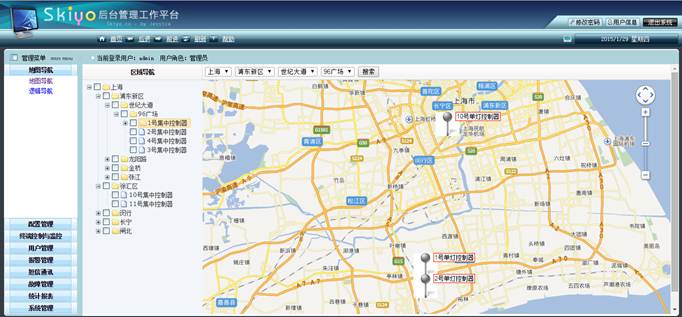

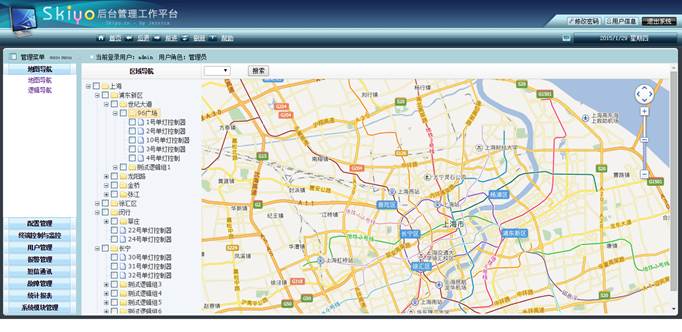

a.分三大类导航联动：地图（采用Baidu map）导航，树形导航，分类嵌套导航，产生三大类导航联动效应，用户可自行管理相关范围嵌套层次
b.区域导航：区域位置导航，区域基本信息，区域内中心控制器和终端状态统计并在地图上的动态显示（可包括开、关、调光状态、健康状态、电量消耗状态）
c.城市大楼位置导航：位置导航，大楼基本信息，大楼内中心控制器和终端状态统计并在地图上的动态显示（可包括开、关、调光状态、健康状态、电量消耗状态）
d.中心控制器位置导航：位置导航，中心控制器基本信息，中心控制器和终端状态统计并在地图上动态显示（可包括开、关、调光状态、健康状态、电量消耗状态）管理
e.终端组位置导航：位置导航，终端组基本信息，终端状态统计并在地图上动态显示（可包括开、关、调光状态、健康状态、电量消耗状态）
f.单灯导航：位置导航，终端基本信息，终端状态统计并在地图上动态显示（可包括开、关、调光状态、健康状态、电量消耗状态）管理

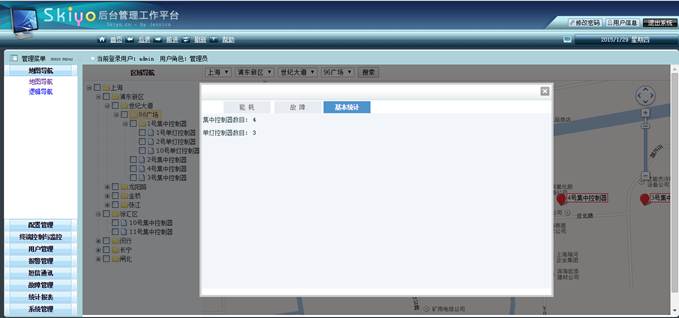

g.各类统计数据检索与查询：以导航为基础，各个范围的统计数据查询与检索：主要包括中心控制器、智能终端的数量、健康状态、调光计划、电量等
（4）基础数据管理模块

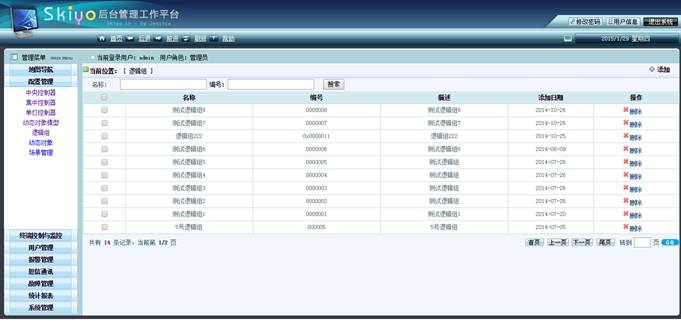

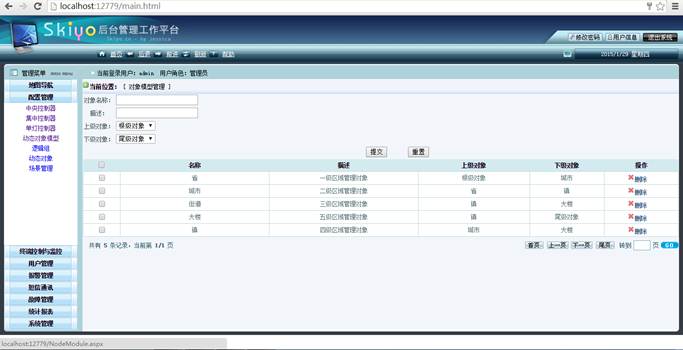

a.对象动态管理维护：城市-区域-街道-大楼-。。。-中心控制器-控制终端（各层嵌套能自动灵活管理）
b.人员管理：维护人员管理

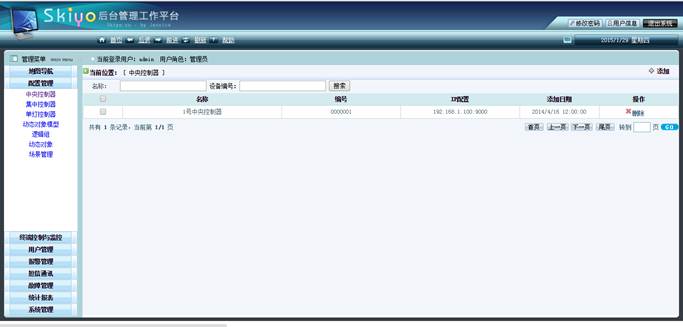

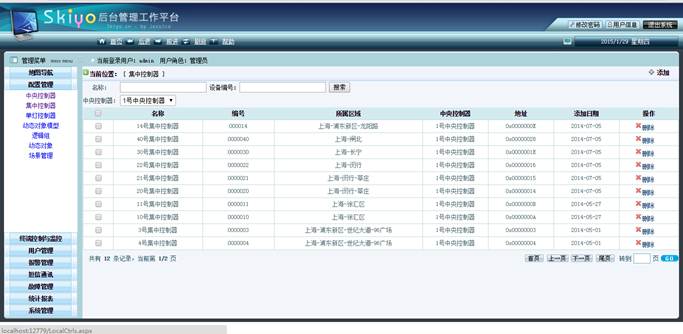

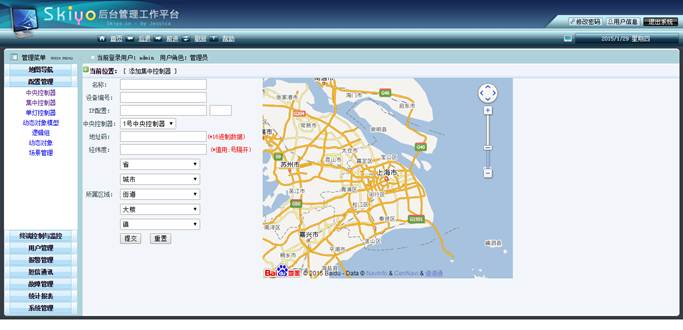

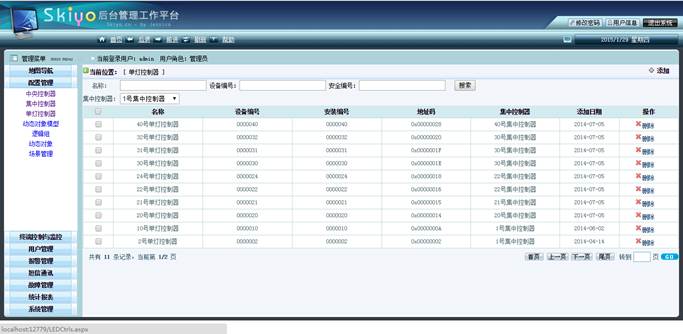

c.设备管理：中心控制器、灯具等
d.地址管理：区域、楼等
e.故障维护：故障知识
f.数据采集：数据采集的各类相关基础数据
g.报警类：触发的各类报警
h.故障字典表
（5）时间管理模块
每天中午12点到次日中午12点为一天，每当一天中午，自动形成当天的日程控制方案。
a.全线对时：多所有终端进行统一校时
b.回路对时：多回路终端进行统一校时
c.日程表管理：对当天控制命令进行管理
（6）中心控制器操作命令模块（实时部分）

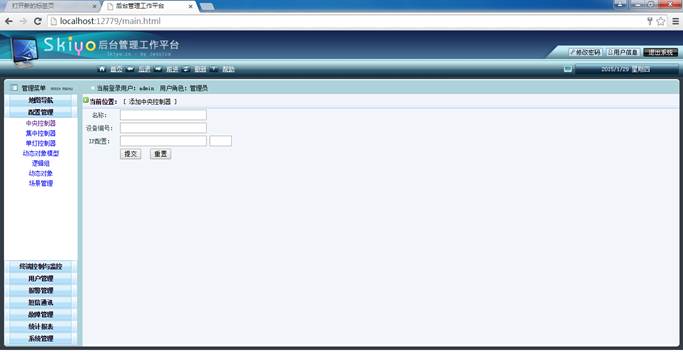

a.中央控制配置类：注册、密匙更新、心跳包设置
b.中心控制器实时操控类：重新启动、时间同步
c.中心控制器调光管理类：调光工作模式、时控调光计划、清空计划
d.中心控制器状态查询类：属性查询命令、时控计划查询、日志上报
（7）单灯控制器操作命令模块

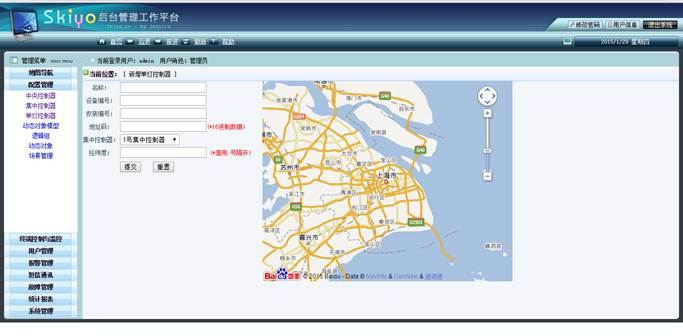

a.单灯控制实时配置类：信息初始化、信息删除、恢复出厂设置
b.单灯控制器实时操控类：开关、调光
c.单灯控制器调光场景配置类：调光渐变时间、上电亮度值、控制组设置与删除、场景设置与删除、自动调光计划设置与删除、最大与最小亮度值、默认故障亮度值、信息上报条件、报警阈值设置、调光系数
d.单灯控制器状态查询类：属性查询命令、自动调光计划查询、控制器组号查询、场景查询
e.单灯控制器报警上报消息
（8）配电箱操作命令模块（实时部分）
a.配电箱属性查询
b.配电箱报警阈值设置
c.配电箱属性变化报警上报信息
（9）运行模式预设置管理（中心控制器与单灯控制器联合设置计划部分）
a.预定方案设置：几个命令串组合管理
b.预定方案管理（检索、更新、删除）
c.灯状态控制：灯管ID，命令执行开始时间，执行时间长度，灯管功率大小等
d.预定控制方法分类：全线控制、多区域控制、单区域控制、单灯控制、人工编辑控制
e.多区域控制：通过导航选择对象，对应路段所有灯管
f.单区域控制：通过导航选择对象，对象所有灯管、单号灯管、双号灯管、其他（预先制定方案）
g.人工编辑控制：任意区域和任意单灯组合进行控制
h.控制预案编辑：一个预案包含多个控制命令，每个预案包括开始日期、结束日期、预案编号、名称。
（10）终端实时检测与监控模块
a.命令下达查询类：上位机下达命令查询状态：按协议
b.中心控制器和终端控制器触发：按协议
c.查询终端的工作状态：是否故障（信号不反馈）
d.终端回复的工作状态
e.查询终端的设置状态
f.终端回复设置状态
g.灯管工作状态数据采集和数据传输
h.数据采集对象：电压、电流、功率，输入参数：大楼号、路段号和灯管号
i.集参数：采样率、采用时间长度（求平均）、采样时间（可间隔1小时、2小时…进行设置）
(11) 节能照明智能分析和控制
a.区域节能照明方案制定：分析照明区域的光源资源状态，计算并制定区域的照明方案，既能节约能源，又能获得较佳的照明方案；
b.节能分析：采用节能方案运行后的电能消耗进行统计分析，统计出所节约的能源
c.灯健康状态分析：根据采集数据，分析灯具的健康状态；
d.灯寿命估算：根据灯的健康状态，预估灯的寿命，给出维护建议。
h.诊断报告：根据灯具监控状态，给出相关的诊断报告
（12）故障管理模块
a.故障检测查询：检测每个回路和每个灯管状态（以不同颜色区分）
b.故障处理流程管理：向维护员工分配维护任务单
c.故障维护反馈流程管理：确认任务单执行情况，形成整个维护流程
d.故障查询统计：每个回路、每类故障等统计
（13）综合查询和统计报表模块
a.按需求的各类综合查询：主要包括控制对象的统计检索、电力消耗检索、故障维护检索、维护进程检索、节能检索等
b.能源消耗统计管理：天、周、月统计，
c.各类统计分析和报表: 设备（中心控制器、灯具）、能源统计报告、故障报告、维护报告等
d.可采用水晶报表，可导出Excel（列的统计操作可由用户自定义：统计，量选择）等
e.采用图与表结合形式表达方式，呈现各种报表
（14）用户管理模块

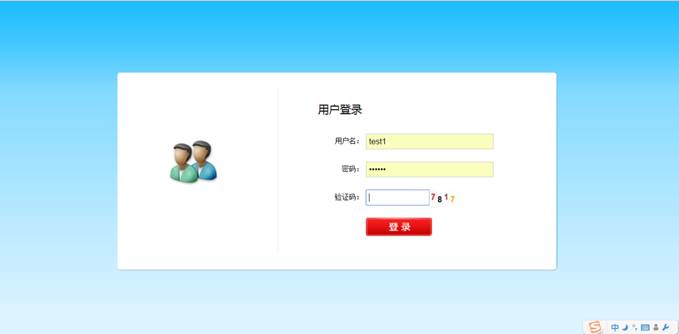

a.用户管理:用户种类分成超级管理员和普通管理员
b.用户权限管理：超级管理员对普通管理员分组管理，每组权限设置：1）菜单权限管理，2）多层嵌套权限管理（城市-区域-街道-大楼-。。。-中心控制器-控制终端）
（15）数据库管理
a.日志系统：记录每天运行状况
b.数据库管理：制定备份和恢复计划，并实施
