车间毫伏级电压监测无线监控系统

车间毫伏级电压监测无线监控系统
一、系统需求
车间毫伏级电压监测无线监控系统包括一套完整的上位机软件管理系统，实现车间电压的分布式远程控制和维护管理，采用分布式组网技术，包含以下几大功能：
（1）车间毫伏级电压的数据采集系统
（2）现场无线组网采集数据；
（3）采集点最大为24个；
（4）采集模块采用电池供电；工作时间20天以上；
（5）采集范围和精度达到一定要求，具体电压范围和精度要求：
范围：-40～–60000微伏
精度：-20微伏～+20微伏
（6）系统通讯距离在50米内，室内一堵墙；
（7）数据采集中心硬件还原个采集点的电压。
二、系统方案
系统由无线数据采集终端HP-DAU-200和无线数据集中器HP-DCU-1000两种设备组成，拓扑图如下：

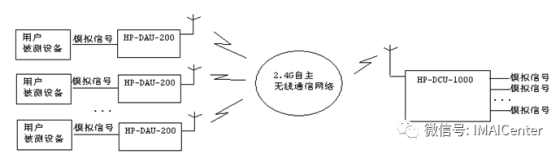

图1 拓扑图

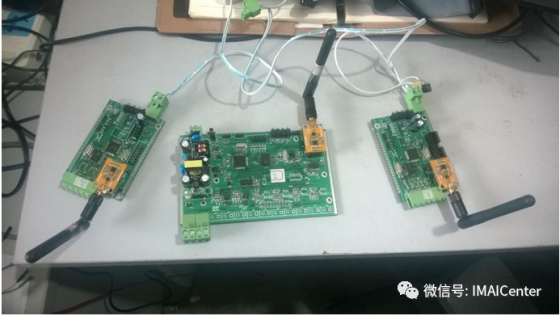

图2 无线数据集中器

---
