低成本多功能数据采集卡ASAgent1

多功能数据采集卡ASAgent1，核心功能是将加速度传感器感知的物理运动（如振动、冲击、倾斜等）转化为可被计算机或数据处理系统识别的数字信号，广泛应用于振动监测、结构健康诊断、运动控制、汽车测试、航空航天等领域。同时，可同步采集低通量的温度、压力、流量、转速等信号。配合上位机，可实现加速度信号多通道的同步采集，以及多功能采集（振动、温度、压力、流量、转速等）。以动则几千以上加速度采集卡相比，ASAgent1价格低廉，组合灵活，上位机功能强大，实现多通道多种信号同步采集。

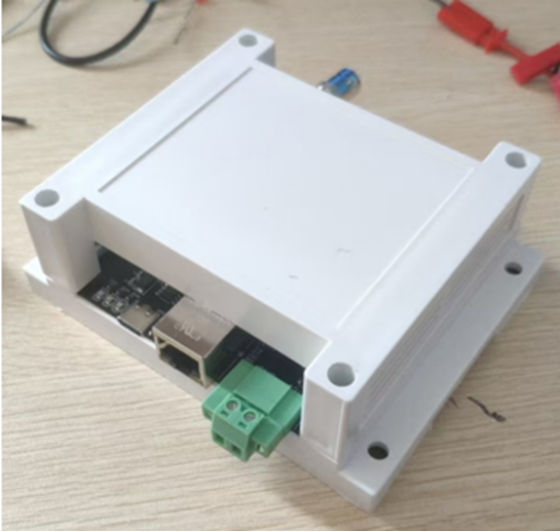

图1 采集卡

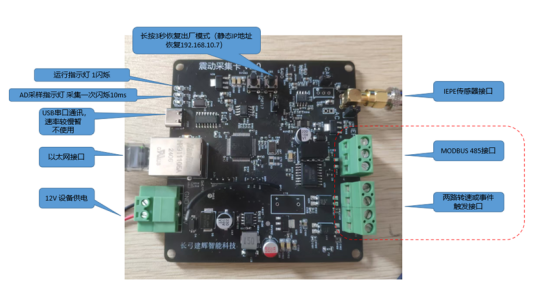

图2 ASAgent1

第一章 低成本多功能数据采集卡ASAgent1

技术参数：

（1）最高50KHz采样速率，最高8MB存储深度（理论最高80S连续采集时间）

（2）单通道采集，12bit分辨率ADC，可调节1-1/5增益，可选择AC/DC输入

（3）集成IEPE恒流源电路，实现IEPE传感器采集（加速度传感器、声纹采集），通过跳线帽配置

（4）集成速度采集，可接入光电或霍尔传感器

（5）RS485 MODBUS离散量采集

（6）MODBUS磁隔离接口，可接入标准MODBUS传感器，采集低通量的温度、压力、流量、转速等信号

（7）10M以太网接口，用于同上位机交互，实现数据远传

（8）USB串口通讯同网口相同功能

（9）配套对应上位机用于数据采集及调试使用，上位机应具备如下功能：

a) 可以通过以太网及USB口对采集卡采样率及采集长度配置

b) 可控制多块采集卡同时开始采集，并获取采集数据并保存，实现多通道信号同时采集

c) 可实时显示数据采集波形，有效集成到装备健康监测与故障诊断系统

d) 可配置数据保存格式（EXCEL格式：可选择保存名、速度及部分离散量）

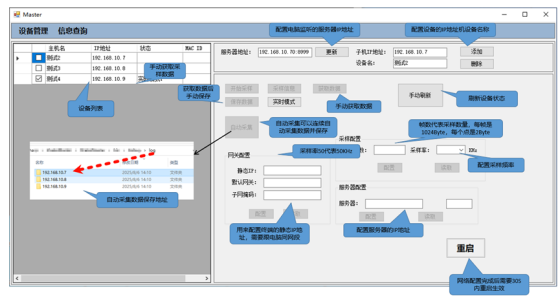

图1.1 设备管理

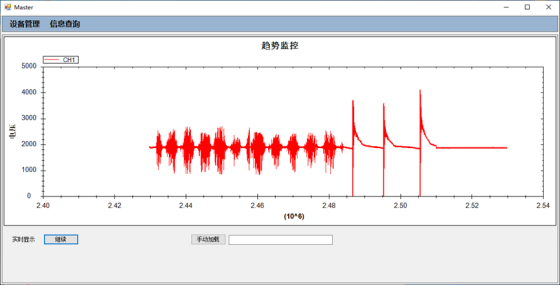

图1.2 趋势监控

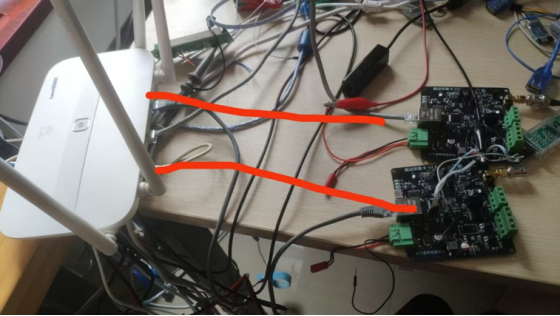

图1.3 线路连接

第二章 端边云集成系统

多功能数据采集卡ASAgent1，可集成到大型装备健康边缘智能分析仪IEAgent-1，智能边缘分析仪利用边缘网关作为数据采集核心，采用高速模拟采集卡采集模拟信号、串口转485采集离散信号，利用有线或无线将数据上报至服务器。数据可通过设备界面及服务器进行显示及配置。远程云端的web管理系统，对分布式的边缘分析仪进行管控

采用边缘网关作为数据采集核心，采用高速模拟采集卡采集模拟信号（16路振动信号、4-8路声纹信号、2路转速信号）、各类工况信号（温度、湿度等），可选择有线或无线将数据上报至远程服务器（云上），进行远程分布式通讯，实现端边云集成系统，开展各类装备智能维护与精准运维。信号数据可通过设备界面及服务器进行采集、管理与配置。边缘智能分析仪嵌入先进的信号处理与人工智能算法，进行大型装备健康的监测、故障诊断、健康评估与预测。

图2.1 端边云集成系统

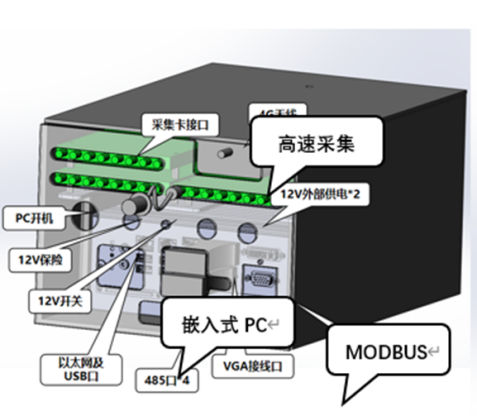

图2.2 采集卡接口

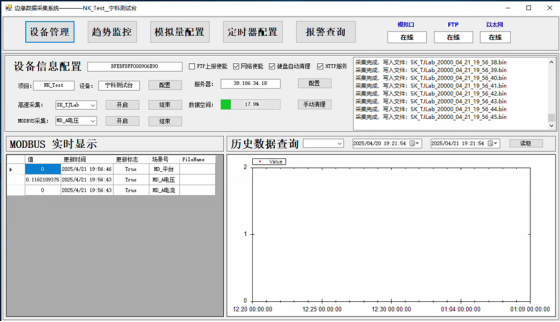

图2.3 实时数据显示
