大型装备健康边缘智能分析仪IEAgent-2
边缘智能详情
大型装备健康边缘智能分析仪IEAgent-2
系统描述
智能边缘分析仪利用边缘网关作为数据采集核心，采用高速模拟采集卡采集模拟信号、串口转485采集离散信号，利用有线或无线将数据上报至服务器。数据可通过设备界面及服务器进行显示及配置。
系统特性
大型装备健康边缘智能分析仪IEAgent-2
1. 端边云集成系统构成
智能边缘分析仪利用边缘网关作为数据采集核心，采用高速模拟采集卡采集模拟信号、串口转485 采集离散信号，利用有线或无线将数据上报至服务器。数据可通过设备界面及服务器进行显示及配置。远程云端的web 管理系统，对分布式的边缘分析仪进行管控。采用IEAgent-2 ，可快速构建起分布式的高通量数据采集系统。
采用边缘网关作为数据采集核心，采用高速模拟采集卡采集模拟信号（16路振动信号、4-8路声纹信号、2路转速信号）、各类工况信号（温度、湿度等），可选择有线或无线将数据上报至远程服务器（云上），进行远程分布式通讯，实现端边云集成系统，开展各类装备智能维护与精准运维。信号数据可通过设备界面及服务器进行采集、管理与配置。边缘智能分析仪嵌入先进的信号处理与人工智能算法，进行大型装备健康的监测、故障诊断、健康评估与预测。

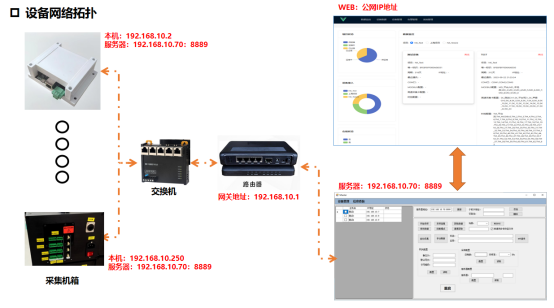

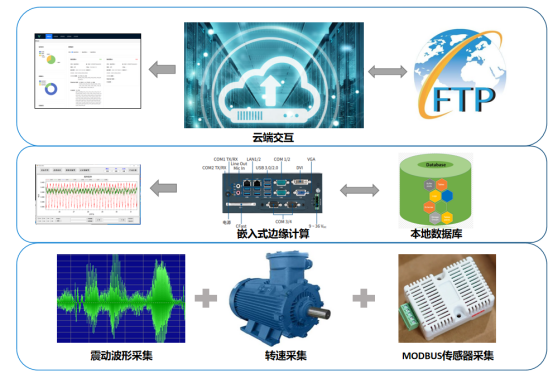

边缘分析仪：端边云集成系统
2. 功能汇总
加速度及转速采集：采用高速数据采集卡，实时采集端口的震动数据，按秒汇总数据并存储到本地，同时上报到FTP服务器，服务器可选择时间段实现曲线显示，最高可支持4-14路同时采集。

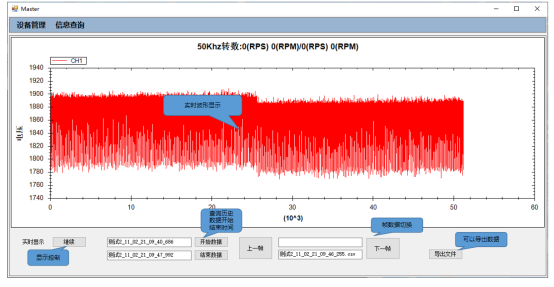

边缘客户端：基于Windows系统运行，可在本地配置各端口的数据采集场景，并显示实时或历史曲线。
数据采集格式：高速采集数据采样频率、采样时长、采样后的格式、采样保存路径等参数可由上位机可以配置。
MODBUS离散量：通过服务器进行配置寄存器地址等参数，时间定时数据采集汇总到服务器。
3. 分析仪功能
3.1 采集终端
|
界面
|
功能
|
|
数据监控
|
关键数据最新值的显示
|
|
设备信息
|
|
|
传感器的最新值
|
|
|
传感器历史数据查询
|
|
|
包括速度传感器采集的数据
|
|
|
设备管理
|
设备信息控制
|
|
回路读取数据
|
|
|
采集场景手动执行
|
|
|
时控计划执行历史
|
|
|
大数据展示
|
显示震动的历史数据
|
|
通道选择
|
|
|
时间选择
|
|
|
数据实时显示
|
|
|
图表放大缩小
|
|
|
数据存储及上传
FTP
|
|
|
基础配置
|
485回路配置
|
|
速度回路配置
|
|
|
采集场景配置
|
|
|
时控计划配置
|
|
|
震动传感器配置
|
3.2云上功能
|
功能模块
|
功能主题
|
描述
|
|
协议对接
|
||
|
系统框架搭建（
FTP/MQ）
|
||
|
数据监控
|
设备数据监控（实时）
|
接入设备状态监控
|
|
项目数据监控（实时）
|
接入服务状态监控
|
|
|
平台信息展示
|
|
|
|
告警全局提示
|
告警全局弹窗提示
|
|
|
设备监控
|
传感器监视
|
|
|
传感器控制
|
|
|
|
历史数据展示
|
|
|
|
数据统计
|
传感器数据分析图表 |
速度
|
|
震动
|
||
|
设备状态
|
||
|
设备管理
|
设备管理（
CRUD）
|
系统运行基础数据配置
|
|
回路管理（
CRUD）
|
系统运行基础数据配置
|
|
|
传感器管理（
CRUD）
|
系统运行基础数据配置
|
|
|
采集场景管理（
CRUD）
|
系统运行基础数据配置
|
|
|
时控计划管理（
CRUD）
|
系统运行基础数据配置
|
|
|
设备实时日志（
CRUD）
|
系统运行基础数据配置
|
|
|
告警管理
|
告警处置（
RUD）
|
系统告警处置流程
|
|
系统管理
|
用户管理（
CRUD+角色授权）
|
系统运行基本功能
|
|
角色管理（
CRUD+资源授权）
|
系统运行基本功能
|
|
|
资源管理（
CRUD）
|
系统运行基本功能
|
|
|
组织部门（
CRUD）
|
系统运行基本功能
|
|
|
操作日志（
RD）
|
系统运行基本功能
|
|
|
项目管理（
CRUD）
|
系统运行基本功能
|
|
安装传感器，对应安装振动、电流电压传感器在需要的测点。红框标注的是电流电压传感器连接的点。插到标注的驱动器上面的三根线
UVW
测三相电流电压等。电流传感器接线方式如图所示。

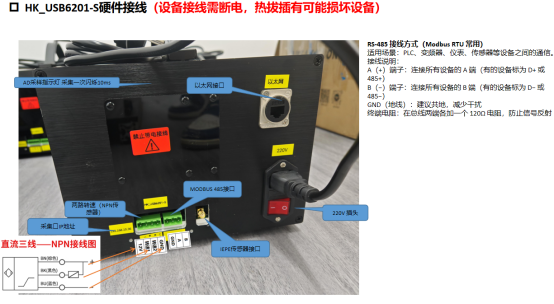

智能边缘分析仪三块加速度与声音采集卡，可采集振动、声信号（每块卡8个通道，共可采集24个通道）；四个MODBUS接口，可采集转速、电流电压、红外数据。图中采集卡的编号分别是1/2/3，对应采集程序中的0/1/2（下面使用采集程序的时候会提到）。使用时将左下角红色按钮往左按，点击电源键启动仪器，插上无线网卡即可使用。使用MODBUS采集数据时要把供电开关打开，向左是开，向右是关。
1.

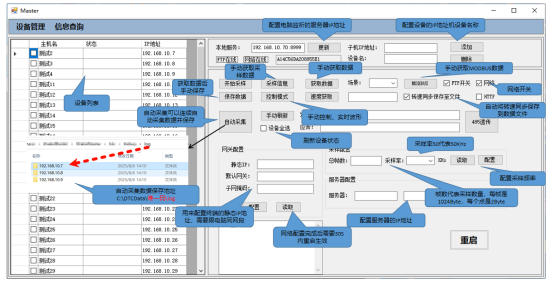

智能边缘分析仪程序主界面如下图所示。主要包含设备管理（用于采集数据）、趋势监控（显示实时采集的振动信号）、模拟量配置（配置采集相关信息）。定时器配置和报警查询功能暂未开放。
