机床滚珠丝杠故障测试台
第一章 实验对象

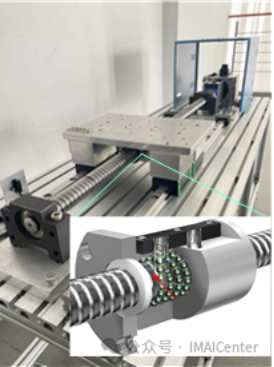

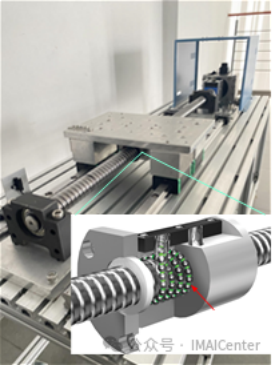

图 1.1 数控机床滚珠丝杠传动系统
采集信号： 振动加速度信号，电流信号，扭矩信号
功能： 不同工况负载条件下丝杠轴 - 丝杠副故障诊断研究 ；
不同工况负载条件下轴承故障诊断研究。

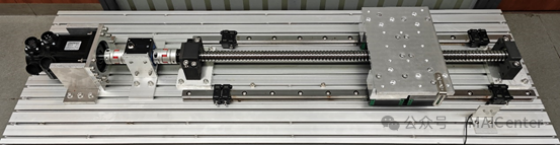

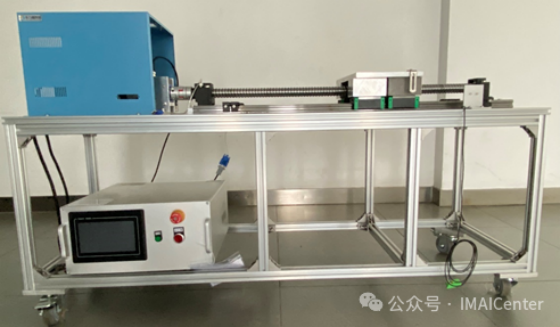

图 1.2 试验台
第二章 关键部件参数：
2.1 关键部件参数：
表 2.1.1 关键部件参数表
|
序号 |
配件名称 |
型号 |
|
1 |
滚珠丝杠试验台 |
HLT-ZGZSG02 |
|
2 |
丝杠副 |
DSG32H |
|
3 |
丝杠 |
SFNU3210800L |
|
4 |
轴承 |
BK25 、 BF25 |
2.2 采集配件 ：
表 2.2.1 采集配件列表
|
序号 |
配件名称 |
型号 |
|
1 |
电流传感器 |
HD-HL |
|
2 |
扭矩传感器 |
HLT-171 |
|
3 |
振动加速度传感器 |
CT1005LC |
2.3 可完成实验：
表 2.3.1 工况描述
|
|
转速 |
配重 / 负载 |
|
工况 1 |
500r/min |
0 |
|
工况 2 |
1000r/min |
在平台上负载 50kg 重物 |
|
工况 3 |
1200r/min |
在平台上负载 75kg 重物 |
|
工况 4 |
1350r/min |
在平台上负载 100kg 重物 |
|
工况 5 |
1500r/min |
在平台上负载 150kg 重物 |
l 不同工况负载条件下丝杠轴 - 丝杠副故障诊断研究
丝杠轴 - 丝杠副共有六种故障类型，包括健康、丝杠副滚珠磨损、丝杠副滚道磨损、丝杠轴不对中、丝杠轴弯曲、丝杠轴破裂。每种故障类型的描述见表 2.3.2。
表 2.3.2 丝杠 - 丝杠副故障类型描述
|
故障类型 |
图片描述 |
备注 |
|
健康 |
------- |
健康数据 |
|
丝杠副滚珠磨损 |
|
丝杠副内部滚珠出现磨损 |
|
丝杠副滚道磨损 |
|
丝杠副内部滚道出现磨损 |
|

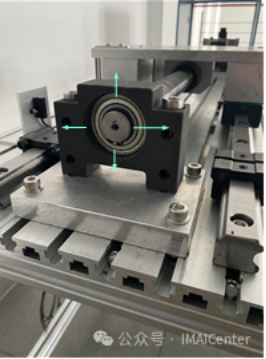

丝杠轴不对中 |
|
丝杠轴出现不对中的情况，向一个方向出现了偏移 |
|

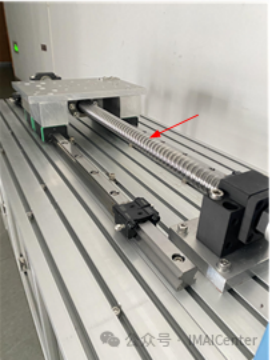

丝杠轴弯曲 |
|
丝杆轴出现弯曲 |
|

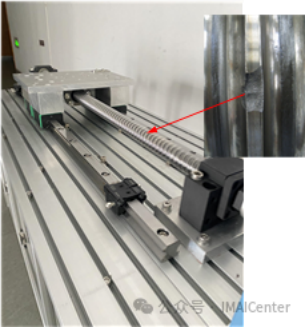

丝杠轴破裂 |
|
丝杠轴出现裂痕 |

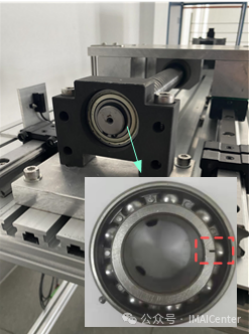

l 不同工况负载条件下轴承故障诊断研究
轴承共有三种故障类型，包括内圈故障、外圈故障、滚动体故障。其中内圈和外圈故障加工方式为线切割加工，滚动体故障为电火花打点加工。 每种故障类型的描述见表 2.3.3。
表 2.3.3 丝杠故障类型描述
|
故障类型 |
图片描述 |
备注 |
|
健康 |
------ |
健康数据 |
|
内圈故障 |
|
内圈线切割加工 |
|

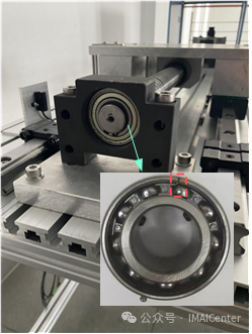

外圈故障 |
|
外圈线切割加工 |
|

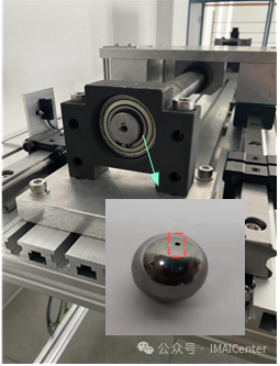

滚动体故障 |
|
滚动体电火花打点加工 |
